Ränndalsplattor
Leder bort vatten
Ränndalsplattor används för avledning av vatten, t ex från stuprör via trottoaren till rännstenen. Ränndalen som ingår i system Munksten är mjukt skålad och innehåller fem olika delar inklusive en brunnsplatta.
Tänk på tvärfallet över trottoaren!
En gångbana eller trottoar ska inte ha större tvärfall än 2,5% för att passa dem som rör sig med hjul. Ju högre tvärfall, desto svårare att parera med t ex en rollator. För vattenavrinningens skull krävs det dock ett visst tvärfall så att vattnet leds ut från fasaden.
Bilder på Ränndalsplattor
Färger Ränndalsplattor
Naturgrå
Typ/System Ränndalsplattor

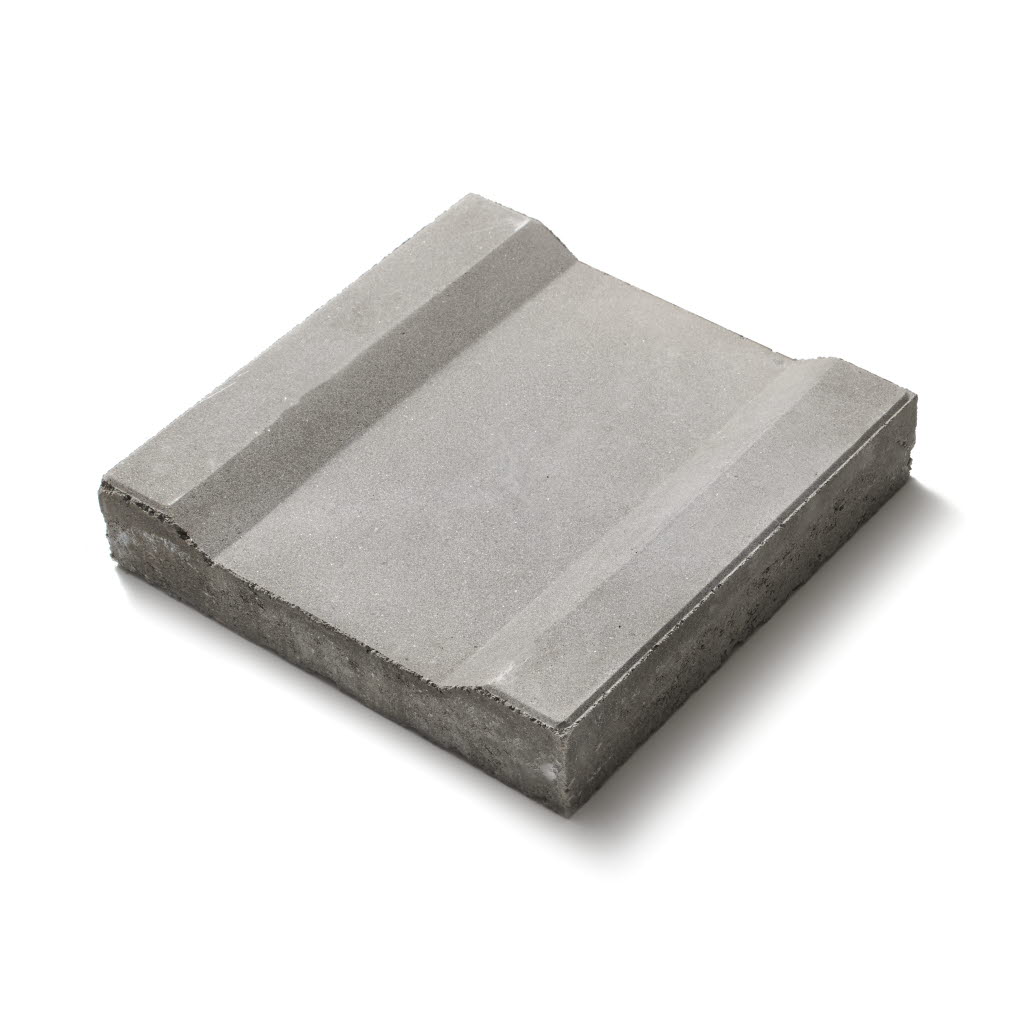

Premiumplattan ränndal

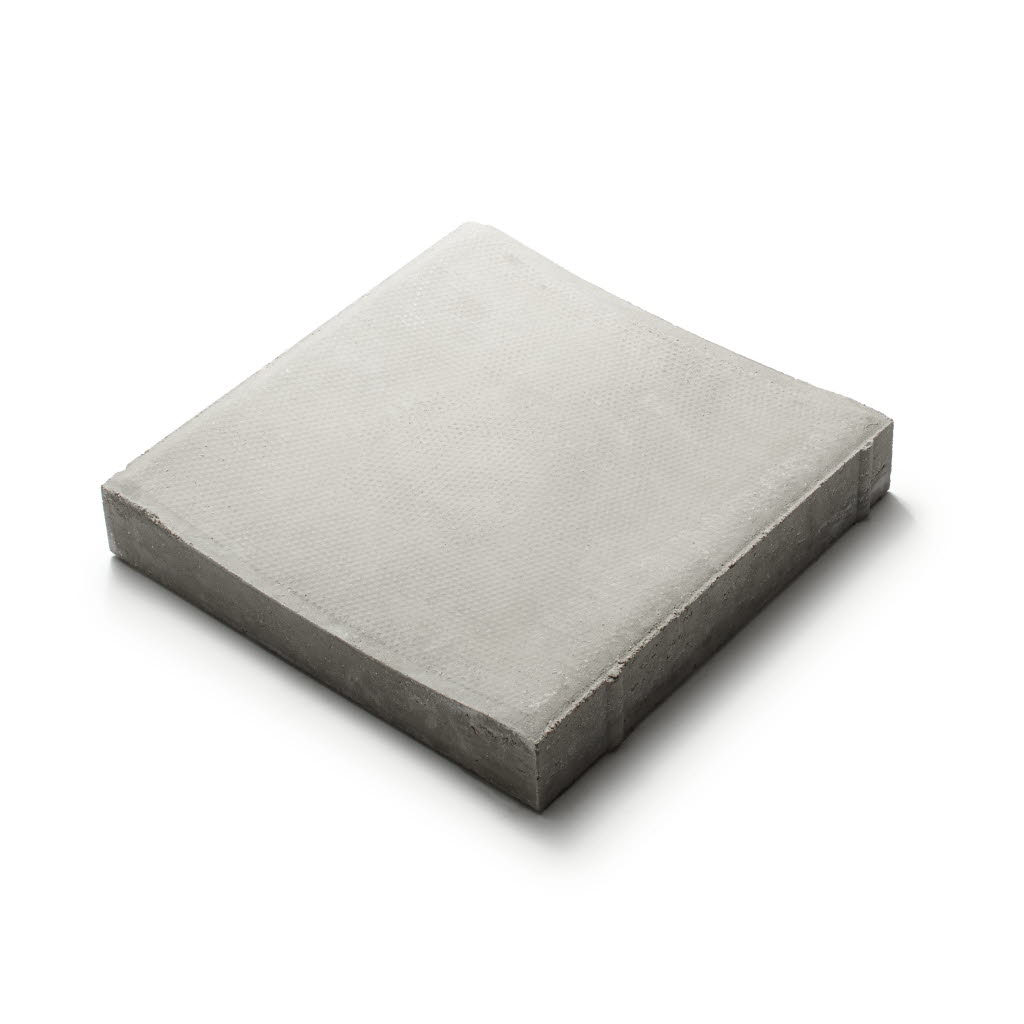

Superplattan ränndal
Munksten ränndal
Typillustrationer ränndalsplattor
Relaterade produkter
Manualer och anvisningar
Leder bort vatten
Visa:
| Dimension | Färg | T | Artikelnummer | Kg/st | St/m2 | m2/pall |
|---|---|---|---|---|---|---|
Ränndal, Brunn |
||||||
| 420 x 420 x 90-105 | Naturgrå | 9632-090400 | 40 | |||
Ränndal, Premium, Typ L |
||||||
| 350 x 350 x 50-70 | Naturgrå | GC | 9631-050200 | 18 | ||
Ränndal, Premium, Typ R |
||||||
| 350 x 350 x 50-70 | Naturgrå | GC | 9631-050000 | 18 | ||
Ränndal, Premium, Typ T |
||||||
| 350 x 350 x 50-70 | Naturgrå | GC | 9631-050100 | 18 | ||
Ränndal, Premium, Typ U |
||||||
| 350 x 350 x 50-70 | Naturgrå | GC | 9631-050300 | 18 | ||
Ränndal, Super, Typ L |
||||||
| 350 x 350 x 52-65 | Naturgrå | 1 | 9630-060200 | 16,5 | ||
Ränndal, Super, Typ R |
||||||
| 350 x 350 x 52-65 | Naturgrå | 1 | 9630-060000 | 16,5 | ||
Ränndal, Super, Typ T |
||||||
| 350 x 350 x 52-65 | Naturgrå | 1 | 9630-060100 | 16,5 | ||
Ränndal, Super, Typ U |
||||||
| 350 x 350 x 52-65 | Naturgrå | 1 | 9630-060300 | 16,5 | ||
Ränndal, Typ L |
||||||
| 420 x 420 x 90-105 | Naturgrå | 9632-090200 | 37 | |||
Ränndal, Typ R |
||||||
| 420 x 420 x 90-105 | Naturgrå | 0 | 9632-090000 | 37 | ||
Ränndal, Typ T |
||||||
| 420 x 420 x 90-105 | Naturgrå | 9632-090100 | 37 | |||
Ränndal, Typ U |
||||||
| 420 x 420 x 90-105 | Naturgrå | 9632-090300 | 37 | |||
Dimension = Bredd x längd x tjocklek/höjd i mm.
T = Trafikklass
G = Entrégång, uteplats, lekytor, innegård utan trafik.
GC = Gång- och cykelväg med enstaka lätta fordon, garageinfart.
0 = Lågtrafikerade ytor, som gång- och cykelvägar eller parkeringsplatser. Ytorna kan även bära trafik från lättare varutransporter samt enstaka tunga fordon.
1 = Brandväg, torgytor mm.
2 = Gator/ vägar.
3 = Gator/ vägar.
4 = Gator /vägar.
5 = Gator/ vägar.
Tabellen ovan ger en enkel förklaring till de trafikklasser som vi anger för produkter i prislistan. Trafikklasser anges enligt VÄG 94 samt branschens rekommendationer enligt "Beläggning med plattor och marksten av betong". (Svensk markbetong).
Angiven trafikklass anger ej produktens hållfasthetsklass utan ger rekommendation till användningsområde med högsta trafikbelastning och förutsätter att överbyggnaden är dimensionerad och utförd enligt motsvarande trafikklass.
