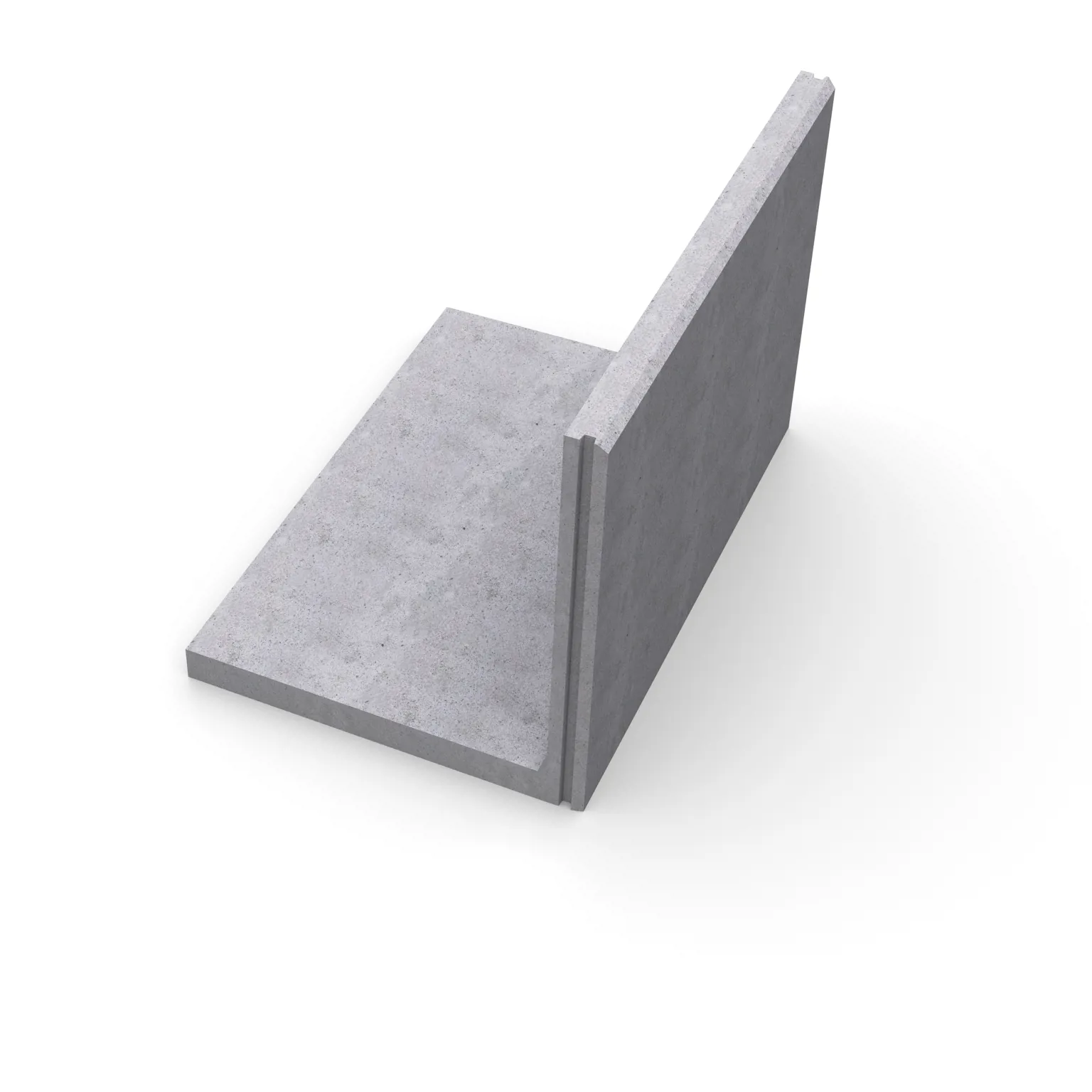

Plattformskant och kantplatta

Plattformskant TRVINFRA-00227 V3.0 20 kN hög Liv 120

1400x2000x120

Art.nr: 7911-142021

Perrongelement för snabbt montage. L-stödselementen finns i tre höjder med en kantplatta mot perrongen. Montage utförs som på konventionella stödmurar.

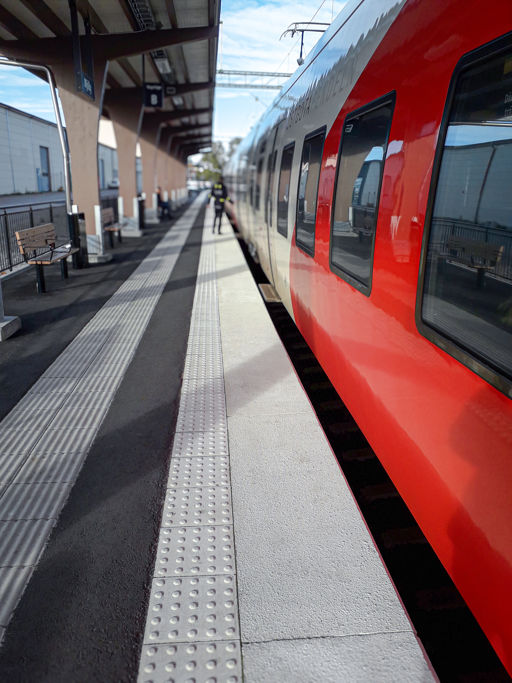

Vy över en perrong med ett tåg längs perrongen med vita kantplattor kantade av ledstårk av vita superplattor med både kupol- sinusmönster.
Vy över en perrong med ett tåg längs perrongen med vita kantplattor kantade av ledstårk av vita superplattor med både kupol- sinusmönster.
Fågelvy över Hyllie tågstation

Specifikation

Höjd
1400 mm
Längd
2000 mm
Dimension
1400x2000x120 mm
Färg
Naturgrå
Yta
Slät
Typ
Plattformskant
Hanterar
20 kN/m2
Kg/st
1555 kg
Bredd fot
1330 mm
Bredd ök
120 mm

Dokument

  • Bedömningskriteriet Rekommenderas från Byggvarubedömningen innebär att produkten är ett föredraget val ur miljö- och hälsosynpunkt.
    • Bedömningskriteriet A från SundaHus indikerar att en produkt är ett rekommenderat val ur miljö- och hälsosynpunkt.
Produktblad produktblad-Plattformskantochkantplatta-13502 (PDF, 9007 kB)
Byggvarudeklaration ebvd-jarnvag (PDF, 149 kB)
EPD-Dokument epd-armerade-betongprodukter-for-trafik-och-jarnvag-sam-stodmur (PDF, 651 kB)
